کارت افزودنی MSI با سرعت 3,700 مگابایت بر ثانیه و قابلیت شارژ 100 واتی با اتصال USB4 به Thunderbolt 3

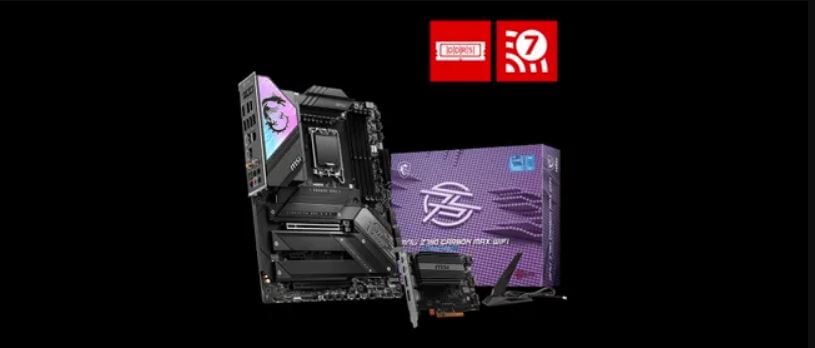

مادربرد MSI Z790 Carbon Max WIFI به دلیل داشتن کارت افزودنی MS-4489 که قابلیت اتصال PCIe 4.0 x4 را دارد، منحصر به فرد است. این کارت افزودنی دو پورت USB4 دارد که یکی از آنها قادر به تامین توان 100 وات است.
Benchlife این مادربرد را همراه با کارت افزودنی MS-4489 دریافت کرد تا آن را تست کند. این کارت USB4 قابلیت‌های بهتری مانند سرعت انتقال داده‌های بالاتر، اتصال تک کابلی برای داده، توان و سایر عملکردها را فراهم می‌کند.
مطالب مرتبط : بروز رسانی های جدید در بایوس های GIGABYTE و MSI برای چیست؟
اگرچه USB4 هنوز به اندازه کافی رایج نیست تا بتواند روی پنل پشتی مادربردها دیده شود، اما به نظر می‌رسد در آینده‌ای نزدیک این اتفاق می‌افتد. دیدن یک کارت افزودنی با این قابلیت و عملکرد به صورت باندل با مادربرد، بسیار نادر است و دلایل مختلفی مانند توانایی‌ها و عملکرد آن دارد.
کنترلر ASMedia ASM4242 Gen 1 برای رابط PCIe 4.0 طراحی شده است که پهنای باند داده تا 64 گیگابیت بر ثانیه را ارائه می دهد و از پروتکل های تونل زنی PCIe مانند PCIe، USB، DisplayPort و رابط میزبان پشتیبانی می کند.
پورت های Type-C از طریق USB4 و Thunderbolt3 کار می کنند و از تمام عملکردهای آن پشتیبانی می کنند. این کنترلر می تواند خروجی تحویل تا 100 وات را در درگاه اصلی خود و 27 وات دیگر را در پورت ثانویه ارائه دهد. 100 وات برای شارژ دستگاه‌های دستی، تلفن‌ها و لپ‌تاپ‌هایی که با پروتکل USB-PD کار می‌کنند، کافی است.
همچنین می تواند خروجی ویدیو، صدا و برق را برای مانیتور USB Type-C فراهم کند. هر دو پورت Type-C سرعت انتقال 40 گیگابایت بر ثانیه را ارائه می‌کنند و از حالت Alt DisplayPort پشتیبانی می‌کنند.
جدای از این، دو ورودی اختصاصی DisplayPort برای حالت alt DP از طریق USB Type-C هستند. با استفاده از این کارت، دستگاه‌ها و درایوهای ذخیره‌سازی دارای USB4، انتقال داده بسیار بالاتر و عملکرد Type-C را تجربه خواهید کرد. گفته می‌شود، همه دستگاه‌ها و کابل‌های Type-C یکسان نیستند و طرح نام‌گذاری دقیقاً کمکی نمی‌کند.
چه چیزی باعث می شود MS-4489 کار کند؟
اگرچه این کارت یک کارت PCIe 4.0 x8 است، اما این کارت به انرژی اضافی نیاز دارد زیرا درگاه اصلی دارای 100 وات توان خروجی است.
هنگامی که هر دو پورت Type-C با بهره گیری از خروجی های برق مورد استفاده قرار می گیرند، کارت MS-4489 به انرژی بیشتری نسبت به این رابط نیاز دارد.
از این رو، کارت برق را از یک کانکتور برق 6 پین PCIe می گیرد.برای اینکه این کارت بدون نقص کار کند، همچنین به یک مادربرد با کانکتور کارت USB4 (که در مادربردهای MSI با عنوان JTBT_U4_1 مشخص شده است) و USB 2.0 از طریق اتصال هدر داخلی برای سیگنال های کنترلی نیاز دارد.
نیاز کانکتور USB4 تعداد مادربردهای سازگار را محدود می کند زیرا یک افزونه مستقل نیست. هنوز خیلی زود است که بگوییم آیا این دستگاه به طور جداگانه فروخته می شود زیرا MSI هنوز قیمت آن را اعلام نکرده است. از آنجایی که MSI Z790 Carbon Max WIFI شامل هدر مورد نیاز است، منطقی است که این کارت را باندل کنید.
ASMedia ASM2464PD و ASM2464PDX در کارت MS-4489 برای عملکرد با دستگاه های خارجی ساخته شده اند.
پیش تراشه PD برای ذخیره سازی PCIe NVMe خارجی ساخته شده است، در حالی که PDX برای برنامه های مختلف PCIe خارجی مانند کارت های گرافیک خارجی است. NVME این کنترلرهای جانبی از طریق تراشه ASM4242 کار می کنند و یک بسته پشتیبانی کامل را ارائه می دهند.
Benchlife آداپتورهای مورد نیاز برای آزمایش عملکرد ذخیره سازی را داشت، از جمله آداپتور PCIe 4.0 NVMe به USB4 با همان تراشه ASM2464 PD، و از این رو، امکان تنظیمی عالی برای نشان دادن بهترین سرعت انتقال داده ممکن شد.
نتایج عملکرد USB4
درایو NVMe یک ترابایتی Kingston KC3000 برای آزمایش توان داده خود با چندین گزینه نصب شده است – یک آداپتور M.2 به Type-C با استفاده از کنترلر ASM2464PD که از ASMedia با حالت USB4 40Gbs قرض گرفته شده است و در USB 3.2 Gen 2×2 (20Gbps) و Silverstone MS12 NVMe M.2 محفظه که از کنترلر ASM2364 USB 3.1 Gen 1 استفاده می کند، همه با داک بازی Seagate FireCuda جفت شده است (این از کنترلر Intel JHL7740 Thunderbolt 3 استفاده می کند).
از آنجایی که تنها یک گزینه کنترلر در بازار وجود دارد، ASM2464PD بهترین عملکرد را ارائه می دهد.
سوال این است: چقدر؟ Benchlife آزمایش انجام داد، اما، به طور خلاصه، KC3000 از طریق آداپتور M.2 به USB Type-C ASM2464PD به بالاترین سرعت در بین سایر خروجی های اتصال خارجی دست یافت. همچنین شامل عملکرد PCIe 4.0 از طریق درگاه M.2 است تا عملکرد کلی ذخیره سازی را نشان دهد. با تست متوالی QD8 CrystalDiskMark، این کارت 3549.74 مگابایت بر ثانیه خواندن و سرعت نوشتن 3691.01 مگابایت بر ثانیه را ارائه کرد.
تست Sequential 128K Q32T1 به ترتیب به 3714.18 مگابایت بر ثانیه خواندن و 3578.91 مگابایت بر ثانیه توان نوشتن دست یافت. این یک تفاوت بزرگ در حدود 27 است.
عملکرد نوشتنخواندن 78% و 28.28% در مقایسه با عملکرد Thunderbolt 3 از طریق FireCuda و حتی بیشتر در مقایسه با آداپتور ASM که از طریق USB 3.2 Gen 2×2 (20Gbs) با تونل کار می‌کند.
محفظه های USB4 برای درایوهای M.2 NVMe کجا هستند؟
این اولین نسل کنترلر USB4 است، اما محفظه های M.2 تا USB 4 زیادی با استفاده از کنترلر ASM2464PD وجود ندارد، به جز محفظه Zikedrive USB4. با این حال، یک گزینه ارائه توان 40 گیگابیت بر ثانیه از طریق Type-C از طریق کارت افزودنی است. MS-4489 یک گزینه کارت PCIe مستقل به دلیل نیاز هدر ذکر شده در بالا نیست.
قیمت این مادربرد هنوز در زمان نگارش در دسترس نیست. احتمالاً قیمت آن بالاتر از MSI MPG Z790 Carbon WiFi خواهد بود که در حال حاضر ۴۴۰ دلار قیمت دارد.
